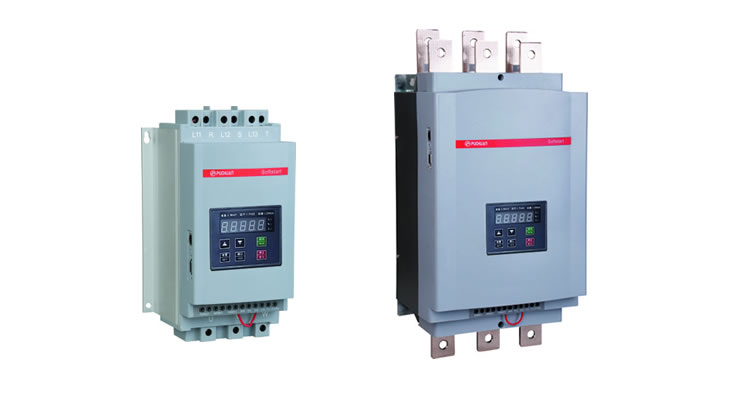

ZPR5系列數字式（裝置型）

三相鼠籠型異步電動機在起動或停車過程中，還存在著一系列的問題。比如，全壓起動時的沖擊轉矩對拖動系統的沖擊，
起動電流對電網的沖擊。另外，如果運行時電動機電壓超過其額定電壓則鐵損上升，低于額定電壓則銅損上升。在停機時，
如果拖動系統突然失去轉矩，靠系統的磨擦，轉矩克服系統的慣性滑行停車，也給拖動系統帶來諸多問題。如水泵的水錘現
象等。
傳統的電動機起動方法是用Y—△起動器和自耦降壓起動器。它們只能降低電動機起動電流對電網的沖擊作用。能保證
電動機可靠的起動，但它不能解決上述的其它問題。ZPR5系列電機軟起動器，采用智能化數字式控制，以單片機為智能中心，
可控硅模塊為執行元件對電動機進行全自動控制，它適用各種負載的鼠籠型異步電動機起動。使電動機在任何工況下均能平滑
起動、保護拖動系統，減少起動電流對電網的沖擊，保證電動機可靠的起動。平滑減速停車，消除拖動系統的反慣性沖擊。完
整的系統保護功能，延長系統的使用壽命，降低系統造價，提高系統的可靠性。兼容了所有起動設備的各種功能，是傳統星三
角起動、自耦減壓起動、磁控降壓起動等最理想的更新?lián)Q代產品。
本電機軟起動器為裝置型，需在柜體內加裝斷路器(短路保護用)和交流接觸器(起動完成后旁路用)，并與開關配合組成電動
機控制電器。

◆ 軟起效果好：
在軟起和軟停過程中單片機采用閉環控制(負反饋)，可根據用戶電機負荷大小的實際情
況控制起動電流的上升過程，到達額定轉矩后再旁路(根據負荷大小自動調整起動時間)，因
而軟起和軟停過程平穩，不抖動。
◆ 保護功能強：
六進三出接線使軟起動不僅在起動過程而且在運行過程中都具備完善的電機保護功能，
保護功能有：輸入輸出缺相，三相不平衡、過流過載、軟起時間過長(次數過多)引起散熱器過
熱、失壓、欠壓等，還可根據用戶配電的環境對保護參數作適當修改。
◆ 性能穩定可靠：
各種檢測手段完備，特別是每個產品在出廠前均進行了高溫電老化，相當于在惡劣環境
中工作了三個月以上無故障方可出廠，確保了產品質量性能可靠。
◆ 通用性能好：
除外觀采用獨到的流線型設計、性能更加優越、質量更加可靠外，其外形尺寸，安裝尺
寸，一、二次線的排列和接線方法及原理接線圖等，與國內外絕大多數軟起動廠家基本相同，
既方便使用過軟起動的老客戶改型和操作使用，又方便了各設計院所的電氣線路設計。
◆ 微功耗：
在起動過程和停車過程采用無觸點控制，而在運行中采用有觸點運行，運行功耗近乎于零。

◆ 供電電源：交流380V~1140V，50/60Hz，電源容量必須滿足軟起動器對電動機的起動要求。
◆ 適用電機：鼠籠式三相異步電動機，電機額定功率與軟起動器額定功率相匹配。
◆ 起動頻率：每小時不超過20次，具體次數視負載情況而定。
◆ 冷卻方式：自然風冷。
◆ 符合標準：GB14048.6-2008中國國家強制性產品3C認證。
◆ 防護等級：IP20。
◆ 環境條件：環境溫度在-25℃~+40℃之間，相對濕度90%RH以下，無凝露、易燃、易爆、
易腐蝕性氣體，無導電性塵埃，室內通風良好，震動小于0.5G的地方。
◆ 海拔高度：海拔高度在3000米以下，若海拔高度提高，則要提高軟起動器的功率。

◆ 智能化電機軟起動器功能。
◆ 智能化電機保護器功能。
◆ 可編程繼電輸出功能：
◇ 可編程時序輸出功能。
◇ 可編程狀態指示功能。

◇ 數字電流表、電壓表、功率計功能。
◇ 故障信息存儲(掉電不丟失)功能。
◇ 起動時間記憶、起動次數統計功能。
◇ 運行狀態記憶、失電且再來電后自動恢復功能。
◇ 0~20mA實時電流(不受CPU干預)輸出功能。
◇ 內置RS232及RS485通訊接口。
◇ 起動延時(0~999秒)、起動間隔延時(0~999秒)、可編程輸出延時(0~999秒)。

◆ 軟起動時間：2~60秒。 ◆ 軟停機時間：0~60秒。 ◆ 起動模式：6種。 ◆ 停機模式：2種。
◆ 軟起動起始電壓：額定電壓的30%~70%。 ◆ 軟起動限流范圍：額定電流的50%~500%。
◆ 軟停機限流范圍：軟起動限流值的20~100%。

◆ 軟起動器過熱保護：溫度升至80℃±5℃時保護動作，當溫度降至55℃時(最低)，過熱保護解除。
◆ 輸入缺相保護滯后時間：＜3秒。
◆ 輸出缺相保護滯后時間：＜3秒。
◆ 三相不平衡保護滯后時間：＜3秒。以各相電流偏差大于50%±10%為基準，當負載電流低于軟起動器標稱額定值的30%時，判定基
準偏差將增大。

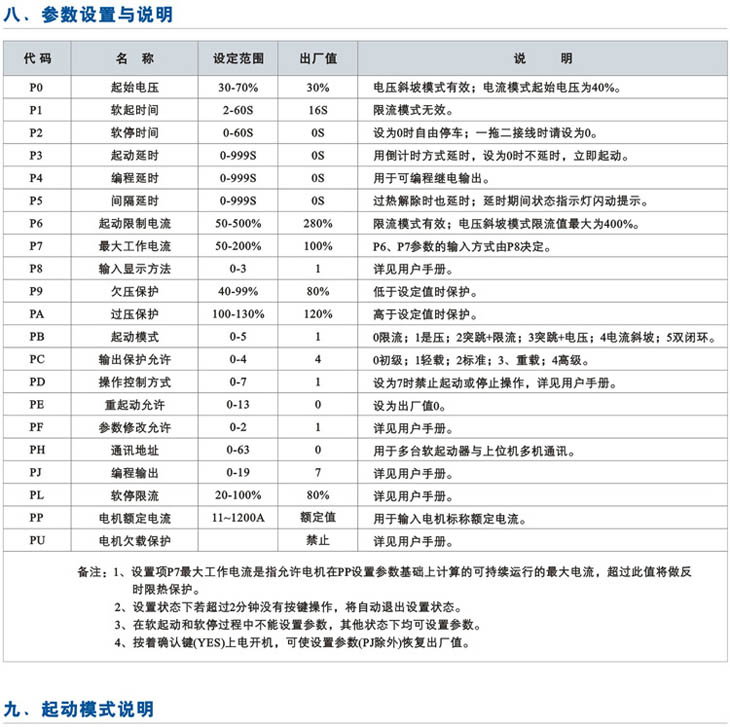

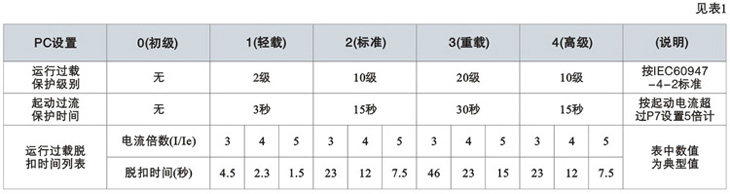

◆ 起動過載保護滯后時間：持續大于設置項P7最大工作電流5倍時的保護時間見表1。
◆ 運行過載保護時間：動作值可設定，動作曲線按熱過載繼電器標準反時限動作曲線，恢復時間自動控制(但需重新起動)。
◆ 電源電壓過低保護滯后時間：當電源電壓低于極限值40%時，保護動作時間＜0.5秒，否則低于設定值時保護動作時＜3秒。
◆ 電源電壓過高保護滯后時間：當電源電壓高于極限值130%時，保護動作時間＜0.5秒，否則高于設定值時保護動作時間＜3秒。
◆ 負載短路保護滯后時間：＜0.1秒，電流為軟起動器標準額定電流的10倍以上。本保護不能替代熔斷式短路保護裝置。
◆ 電機欠載保護：電流范圍為電機額定電流的10%~90%，保護動動延時為5~90秒。
以上時間參數是從檢測到有效信號開始到發出脫扣保護指令為止，參數僅供參考。ZPR5系列軟起動器所列的所有保護功能均可通
過實際的或模擬的方法進行驗證，若不符合用戶的要求，則應另加專用保護裝置，以確保安全。

◆ 限電流起動模式：
設置項PB為0時設定起動模式為此模式。圖1給出了限電流起動模式的電機電流變化波形。其中I1為
設定的起動限流值，當電機起動時，輸出電壓迅速增加，直到電機電流達到設定的限流值I1，并保持電
機電流不大于該值，然后隨著輸出電壓的逐漸升高，電機逐漸加速，當電機達到額定轉速時，旁路接觸
器吸合，輸出電流迅速下降至電機額定電流 le或以下，起動過程完成。限電流起動模式一般用于對起動
電流有嚴格限制要求的場合。

◆ 電壓斜坡起動模式：

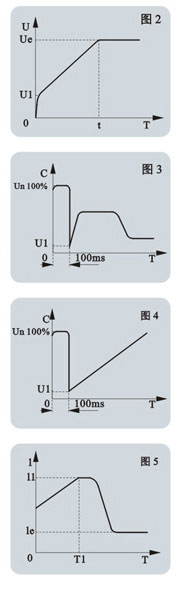

設置項PB為1時設定起動模式為此模式。圖2給出了電壓斜坡起動的輸出電壓波形。其中U1為起動
時的初始電壓值，當電機起動時，在電機電流不超過額定值400%的范圍內，軟起動器的輸出電壓迅速
上升至U1，然后輸出電壓按所設定的起動參數逐漸上升，電機隨著電壓的上升不斷平穩加速，當電壓
達到額定電壓Ue時，電機達到額定轉速，旁路接觸器吸合，起動過程完成。一般而言，電壓斜坡起動
模式適用于對起動電流要求不嚴而對起動平穩性要求較高的場合。

◆ 突跳起動模式：
設置項PB為2或3時設定起動模式為此模式。圖3和圖4給出了突跳起動模式的輸出變化波形。在某些
重載場合下，由于機械靜磨擦力的影響而不能起動電機時，可選用此種起動模式。在起動時，先對電機
施加一個較高的固定電壓并持續有限的一段時間，以克服電機負載的靜磨擦力使電機轉動，然后按限電
流(圖3)或電壓斜坡(圖4)的方式起動。

◆ 電流斜坡起動模式：
設置項PB為4時設定起動模式為此模式。圖5為電流斜坡起動模式的輸出電流波形，其中l(wèi)1為P6設置
的限流值，T1為P1設置的時間值。電流斜坡起動模式具有較強的加速能力，適用于兩極電機，也可在
一定范圍內縮短起動時間。

◆ 電壓限流雙閉環起動模式：
設置項PB為5時設定起動模式為此模式。電壓限流雙閉環起動模式采用電壓斜坡和限電流雙閉環回
路控制，是一種既要求起動較平穩又要求嚴格限流的綜合起動模式，它采用了估算電機工作狀態的預測
算法。該起動模式主要應用于重負載電機，可同時將起動電壓提高(最大設置可達70%)和限流加大(限流設
置可加大到500%)。
